Cảm biến hình ảnh series VG sử dụng các hình ảnh được chụp bởi thấu kính máy ảnh công nghiệp để xác định sự hiện diện, kích thước, hình dạng, hướng, hình mẫu...của vật. Cảm biến này tích hợp đèn LED, máy ảnh, và thấu kính, cho phép người dùng cài đặt và quản lý thiết bị dễ dàng hơn so với hệ thống thị giác. Máy ảnh sử dụng công nghệ màn trập điện tử (global shutter) để chụp ảnh chính xác. Ngoài ra, cảm biến được thiết kế với 9 chức năng kiểm tra cần thiết trong nhiều ứng dụng. Các hình ảnh được chụp cũng có thể được lưu trực tiếp vào các máy chủ FTP, giúp người dùng quản lý và phân tích dữ liệu kiểm tra một cách riêng biệt.


Các tính năng chính

• Cảm biến hình ảnh tích hợp đèn LED
• Phương pháp màn trập điện tử giúp chụp ảnh chính xác nhờ giảm thiểu hiệu ứng nhòe của vật chuyển động
• Tăng cường hiệu suất quang học với công nghệ chống nhiễu sáng
• Nắp thấu kính gắn chặt cho phép sử dụng trong môi trường bụi bẩn hoặc rung động
• Chức năng kiểm tra đa dạng: liên kết, độ sáng, độ tương phản, diện tích, cạnh, chiều dài, góc, đường kính, đối tượng đếm
• Chức năng mô phỏng kiểm tra
• Cài đặt đến 32 nhóm riêng biệt (64 điểm kiểm tra cho mỗi nhóm)
• Lưu dữ liệu vào máy chủ FTP
• Cung cấp phần mềm cảm biến hình ảnh miễn phí (Vision Master): chức năng mô phỏng kiểm tra, quản lý các thông số và nhóm, giám sát kết quả kiểm tra, gửi dữ liệu đến FTP, hỗ trợ đa ngôn ngữ...
• Cấu trúc bảo vệ IP67 (tiêu chuẩn IEC)

•

  Tích hợp đèn

•
•

  Phương pháp màn trập điện tử

•
•

  Cài đặt nhóm

•
•

  Lưu dữ liệu

•
•

  Chức năng kiểm tra đa dạng

•
•

  Phần mềm chuyên dụng

Cảm biến hình ảnh tích hợp đèn LED

Cảm biến hình ảnh series VG sử dụng các hình ảnh được chụp bởi thấu kính máy ảnh công nghiệp để xác định sự hiện diện, kích thước, hình dạng, hướng, hình mẫu...của vật. Cảm biến này tích hợp đèn LED, máy ảnh, và thấu kính, cho phép người dùng cài đặt và quản lý thiết bị dễ dàng hơn so với hệ thống thị giác. Máy ảnh sử dụng công nghệ màn trập điện tử (global shutter) để chụp ảnh chính xác. Ngoài ra, cảm biến được thiết kế với 9 chức năng kiểm tra cần thiết trong nhiều ứng dụng.

Phương pháp màn trập điện tử giúp giảm thiểu hiệu ứng mờ do vật chuyển động

Phương pháp màn trập điện tử cho phép giảm thiểu độ méo mó và hiệu ứng mờ do vật chuyển động với tốc độ nhanh.

•

  Màn trập cơ học (rolling shutter)

  Hình ảnh được quét theo hàng từ trái sang phải hoặc từ trên xuống dưới. Khoảng thời gian trễ giữa mỗi lần tiếp xúc hàng mới có thể khiến hình ảnh méo mó hoặc mờ nhòe.

•
•

  Màn trập điện tử (global shutter)

  Phương pháp màn trập điện tử bắt đầu và kết thúc phơi sáng tất cả các hàng cùng lúc, giúp loại bỏ sự méo mó hoặc mờ nhòe khi chụp những vật chuyển động nhanh.

10 loại chức năng kiểm tra

Cảm biến hỗ trợ 9 chức năng kiểm tra cơ bản khác nhau bao gồm canh chỉnh, độ sáng, độ tương phản, diện tích, cạnh, chiều dài, góc, đường kính, đếm vật thể.

•

  Canh chỉnh

  Kiểm tra đặc điểm của hình ảnh thu được so với hình ảnh đăng ký, so sánh vị trí và góc của các mẫu tương tự.

•
•

  Độ sáng

  Kiểm tra độ sáng ROI (vùng ưu tiên) của hình ảnh thu được dựa trên độ sáng ROI bình quân của hình ảnh đăng ký

•

  Độ tương phản

  Kiểm tra độ tương phản ROI (vùng ưu tiên) của hình ảnh thu được dựa trên độ tương phản ROI của hình ảnh đăng ký.

•
•

  Diện tích

  Kiểm tra diện tích ROI (vùng ưu tiên) của hình ảnh thu được dựa trên diện tích ROI của hình ảnh đăng ký.

•

  Cạnh

  Kiểm tra hướng cạnh của hình ảnh thu được so với vị trí cạnh của hình ảnh đăng ký.

•
•

  Hình dáng

  Kiểm tra hình dáng của ảnh thu đươc so với hình dáng của ảnh đã đăng ký.

•

  Chiều dài

  Kiểm tra chiều dài của hình ảnh thu được so với hai cạnh của hình ảnh đăng ký.

•
•

  Đường kính

  Kiểm tra đường kính của hình ảnh thu được so với đường kính của hình ảnh đăng ký.

•

  Góc

  Kiểm tra góc của hình ảnh thu được so với hai cạnh của hình ảnh đăng ký.

•
•

  Đếm vật thể

  Kiểm tra số vật thể trong ROI của hình ảnh thu được (vùng ưu tiên) so với số vật thể trong ROI của hình ảnh đăng ký

Thiết lập 32 nhóm hoạt động

Người dùng có thể thiết lập 32 nhóm hoạt động và 64 điểm kiểm tra cho mỗi nhóm

Chức năng mô phỏng kiểm tra

Với chức năng mô phỏng, người dùng có thể kiểm tra và chỉnh sửa cài đặt chương trình hoặc mô phỏng kiểm tra các hình ảnh đã lưu ngay cả khi ngắt kết nối cảm biến.

Lưu dữ liệu trên máy chủ FTP

Dữ liệu hình ảnh thu được từ series VG có thể được truyền tải và lưu trữ trên các máy chủ FTP. Tùy thuộc vào cấu hình, người dùng có thể chọn lưu mọi hình ảnh, chỉ hình ảnh được truyền tải, hoặc chỉ hình ảnh lỗi, để dễ dàng xem, quản lý và phân tích dữ liệu được lưu trữ.

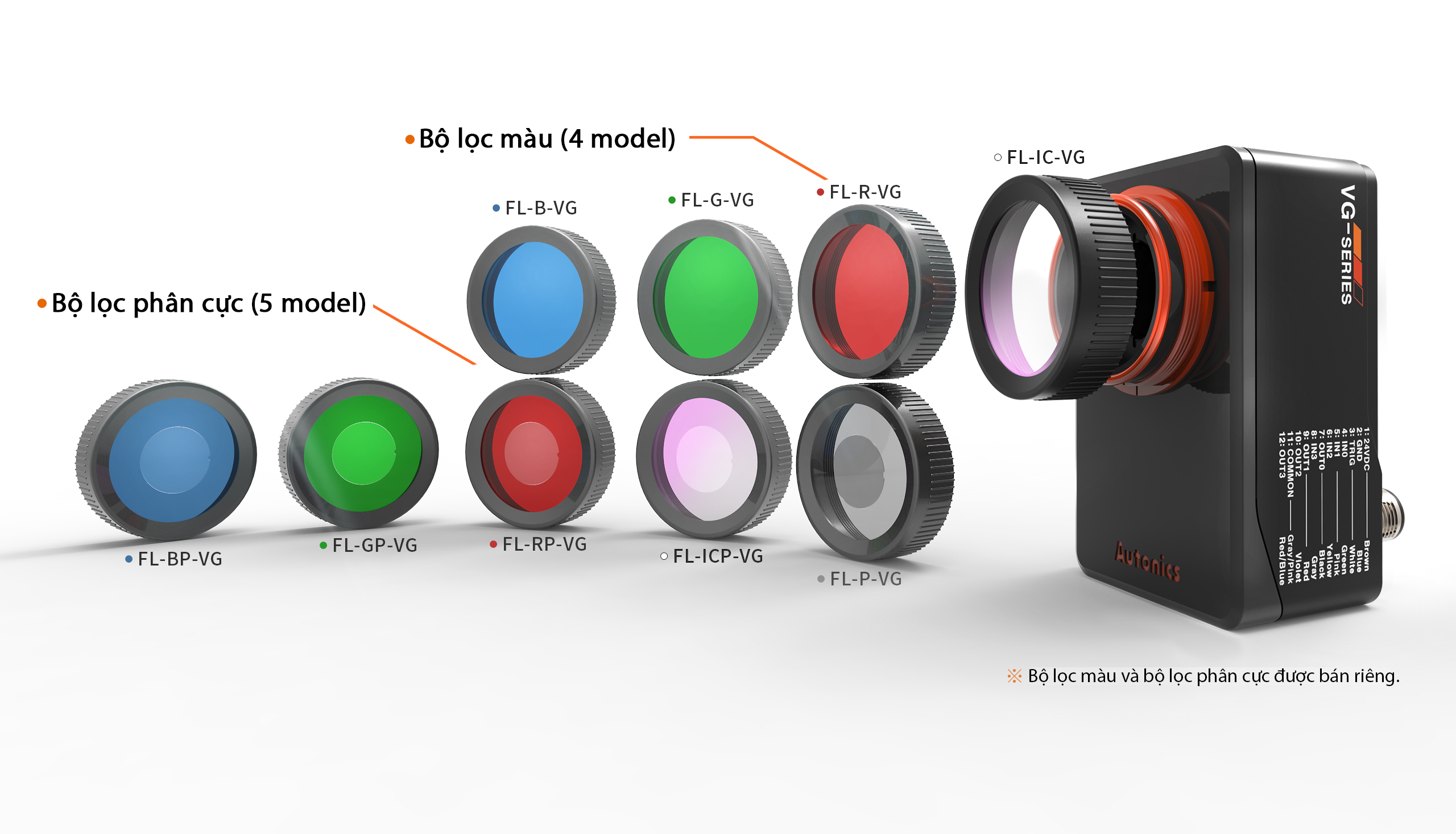

Kiểm tra chính xác thông qua nhiều bộ lọc

Với 4 bộ lọc màu và 5 bộ lọc phân cực, cảm biến có khả năng kiểm tra tốt trong nhiều điều kiện môi trường. Các bộ lọc có thể được thay thế dễ dàng và được bán riêng.

Phần mềm cảm biến hình ảnh miễn phí (Vision Master)

Phần mềm Vision Master cho phép người dùng thiết lập trực tiếp các thông số, giám sát dữ liệu kiểm tra với thiết kế giao diện đồ họa trực quan dễ sử dụng.

Dễ dàng thiết lập hệ thống cảm biến hình ảnh VG series với màn hình LCD màu 10,1 inch APC Series

APC-1011 (được bán riêng) là máy tính bảng công nghiệp với màn hình LCD màu, có thể được kết nối với các cảm biến hình ảnh series VG để thiết lập một hệ thống hoàn chỉnh. Màn hình cảm ứng và bộ vi xử lý cho phép người dùng thiết lập hệ thống hình ảnh đơn giản mà không cần sử dụng các máy tính riêng biệt. Series APC-1011 cũng hỗ trợ nhiều giao diện kết nối bao gồm HDMI, USB, VGA, Ethernet,...

Cấu trúc bảo vệ IP67 (tiêu chuẩn IEC)

Cấu trúc bảo vệ IP67 cho phép cảm biến hoạt động ổn định và không lỗi ngay cả trong môi trường ẩm ướt hoặc bụi bẩn.
